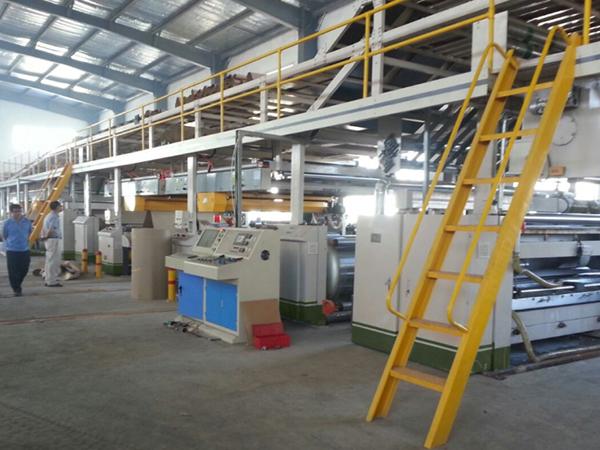

Sistema transportador suspendido

Características:
  • La estructura de este sistema transportador presenta una combinación de canal de acero, vigueta de acero y acero angular.
  • Está diseñado con una valla de seguridad, un pedal de espiga en ambos lados y una escalera de seguridad al frente del lugar de operación, lo que garantiza un funcionamiento seguro y conveniente.
  • Posee un mecanismo de elevación de motor de frecuencia variable independiente y una cinta transportadora de PVC que aseguran una conformación estable del cartón corrugado en una sola cara.
  • La superficie del rodillo es rectificada y chapada con cromo duro.
  • Presenta un control de tracción por succión al vacío, con el tubo de succión de 5 pulgadas y una válvula reguladora del volumen de aire que se puede ajustar de manera continua.
  • El obturador del rectificador con dos juegos de rectificadores de desviación eléctrica, emplea una guía doble para la fijación, que se acciona mediante un tornillo guía para efectuar un posicionamiento rápido, preciso y seguro.
  • El sistema está cubierto con una lámina compuesta de alta resistencia, suave y duradera, que ofrece menor fricción y resistencia durante el transporte del cartón.
Especificaciones técnicas:
  • Ancho de trabajo: 2500mm
  • Dirección operacional: izquierda o derecha (depende del taller del cliente)
  • Altura máxima: 4700mm
  • Velocidad de operación: 250m/min
Diámetro de los rodillos:
  • Rodillo superior o rodillo de tensión: φ130mm
  • Rodillo transportador: φ180mm
  • Rodillo de entrega de papel y rodillo de guía de papel: φ111mm
  • Rodillo de corrección de desvío accionado por la cinta superior：φ110mm
Parámetros del motor y los dispositivos eléctricos:
  • Motor de levantamiento de láminas corrugadas por una sola cara: 4kW (frecuencia variable)
  • Ventilador de succión del sistema transportador suspendido: 3kW
  • Motor para el ajuste de la anchura de las hojas de cartón: 250W
    • Nota: La superficie del rodillo es pulida y cromada.

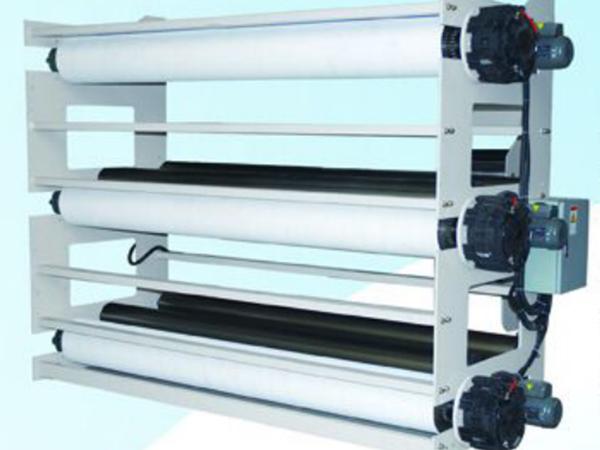

Configuración del sistema de control del rectificador de desviación del transportador suspendido (opcional)
  • Detección sin contacto del corrugador.
  • Gran precisión de corrección de la desviación de las láminas de cartón.
  • No requiere ningún ajuste para cambiar el ancho del papel.
  • Viene con control de circuito cerrado para llevar a cabo una operación continua.
  • El LED infrarrojo de detección de rango completo garantiza una larga vida útil.
  • La rectificación de desvío puede ser central o lateral.

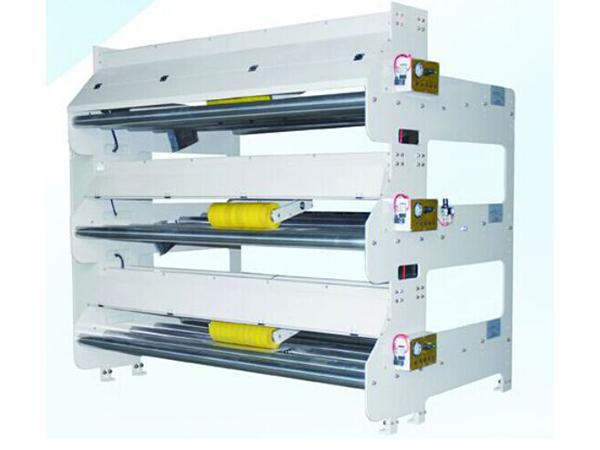

Sistema de control de tensión
  • El sistema de control de tensión garantiza una tracción continua y estable del cartón corrugado en una sola cara.
  • El control de la tensión se lleva a cabo de forma manual a través de la válvula reguladora de presión.
  • Viene con un motor de roscado auxiliar para apoyar la alimentación de papel.
  • El interruptor de alimentación del cartón interrumpe la tensión cuando el conector se acerca.
