Modelo: KYS-1224FG

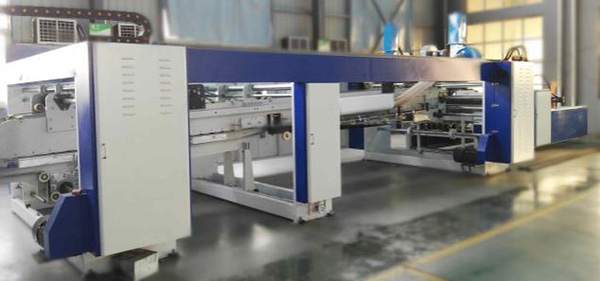

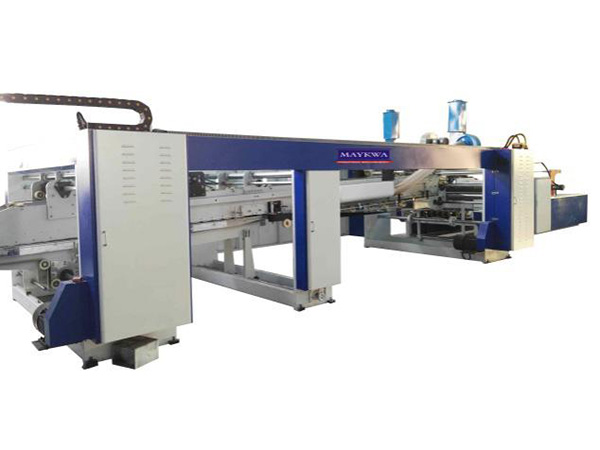

Esta maquina multifuncional, incorpora la máquina impresora y ranuradora flexográfica, con la máquina encoladora y plegadora, por lo tanto esta compuesta por cuatro partes, una impresora flexográfica, una máquina ranuradora, un troquel y una encoladora en línea. Al ser diseñada teniendo en cuenta las necesidades actuales, ofrecemos como opciones para este equipo, la unidad de impresión y la unidad de troquelado. Por otra parte, con el fin de mejorar su desempeño, utilizamos partes eléctricas importadas y rodamientos de reconocidas marcas de Estados Unidos, Japón y Europa, así como también rodillos anilox de cerámica, fabricados en Taiwán. Entre otras de sus características, esta máquina multifuncional tiene un sistema de control automático, haciendo de esta máquina un producto más liviano, con un diseño delicado, pero con una estructura firme. Por todas estas características y por ofrecer un rango de error de impresión entre -0.5mm y +0.5mm, nuestro producto goza de excelente reputación y cumple con altos estándares y ofrece excelente calidad.

La máquina impresora y ranuradora flexográfica, y encoladora en línea, tiene las siguientes características:

1. Unidad de alimentación

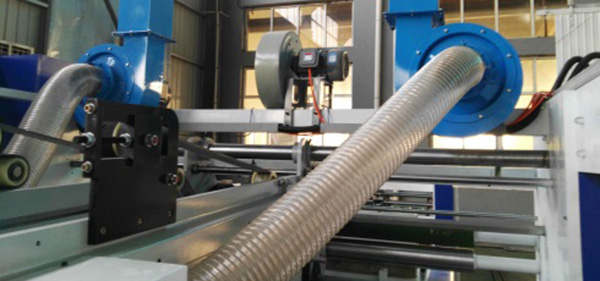

La unidad de alimentación utiliza un sistema automático, a través del cual se desplaza y se ajusta la posición del cartón y las láminas de protección, de manera automática. Aunque, tanto los rodillos de las láminas de protección como los rodillos de alimentación de papel, pueden ser ajustados de manera manual. Por otra parte, con el fin de garantizar una alimentación del papel sin obstáculos, se ha equipado esta unidad con un sistema de asistencia, el cual utiliza la absorción de aire como medio para ajustar el volumen del papel, empujándolo desde la parte de atrás, de acuerdo con el tipo de plegado que se desea. Gracias al dispositivo automático de reinicio, las partes donde se realiza la alimentación, impresión y corrugado pueden ser configuradas a su punto cero (inicio), de manera automática o mecánica. Además, para minimizar la tasa de desperdicio, se recomienda realizar una prueba, utilizando dos papeles, con el fin de ajustar de manera correcta la posición de la unidad. Entre otros de sus dispositivos, esta unidad de alimentación cuenta con un sistema de conteo, el cual facilita el procesamiento, ya que permite conocer el número de piezas de cartón que se van procesando; una consola eléctrica con alarma, la cual se utiliza principalmente para garantizar la seguridad del operador; y unidad de alimentación con sistema de omisión. Por otra parte, con el fin de mejorar la calidad de la impresión, hemos mejorado considerablemente el diseño de nuestro dispositivo de succión, el cual elimina las impurezas de las superficies de las placas a imprimir. Además, el rodillo superior del sistema de alimentación esta recubierto con caucho de alta resistencia y puede ser ajustado a través de procesos de balanceo. Entre tanto, los rodillos inferiores utilizan placas de cromo duro repujado, así como también utilizamos placas de alimentación hechas de aluminio liviano pero de alta resistencia.

2. Unidad de impresión
El rodillo de impresión esta hecho de un tubo de acero, previamente pulido y cromado, sin ranuras, el cual puede ser ajustado a través de procesos de balanceo, para garantizar su estabilidad durante la operación de la máquina. Entre las principales características de esta máquina están: su placa de impresión puede cambiarse de manera rápida y fácil, el interruptor de pedal se encarga de controlar la operación en sentido de las manecillas del reloj o viceversa, la marcación intermitente sobre la presión que ejerce el rodillo puede ser ajustada de manera manual, mientras que el ajuste de la orientación de su estructura se realiza a través de su rueda con engranaje planetario. Además, esta unidad de impresión cuenta con sistema de control PLC, el cual opera a través de una pantalla táctil, por lo tanto puede ser ajustado de manera eléctrica o digital en 360 grados. También esta equipada con un dispositivo de impresión con orientación fija y mecanicismo de freno de aire. En el caso de separar la máquina y la consola o realizar ajustes en su orientación, el mecanismo de freno se encargara de limitar el funcionamiento del rodillo, tanto de la máquina como de la consola y mantendrá la posición original del engranaje. Por ultimo, esta unidad también cuenta con un sistema de recuperación automática, el cual funciona después de limpiar la placa de impresión, y un sistema de orientación para el posicionamiento horizontal, el cual se encarga de realizar los ajustes de manera digital a una distancia de 20mm.

3. Sistema de tinta
El rodillo reticulado de acero ha sido previamente pulido y cromado, con el fin de obtener un excelente efecto en la transmisión de la tinta. También esta recubierto con un caucho de alta resistencia. Entre tanto, el rodillo reticulado de cerámica, como su nombre lo indica, esta hecho de cerámica pulida y su reticulación puede ser a través de láser. Además, es fácil de limpiar la tinta a través de procesos de carga y descarga de la misma.

4. Unidad de ranurado
La rueda de pre- prensado cuenta con protección para el papel, a través de su línea de pre prensado y su marcación intermitente, la cual puede ser ajustada de manera manual. La rueda de prensado en línea de la parte superior esta cubierta con un fino caucho lo cual evita que rompa el papel, durante su operación. Por otra parte, tanto la rueda de prensado del liner y la parte inferior del ranurador, pueden ser ajustados de manera manual y el selector muestra los datos de ajuste Entre tanto, la parte inferior del ranurador se ajusta de manera eléctrica en forma horizontal. El ranurador de esta unidad se caracteriza por estar hecho de aleación de acero de alta calidad, con un ancho de 7mm, el cual ha sido previamente formado durante procesos de pulido y tratamientos térmicos. Por lo tanto, sus cuchillas dobles ofrecen alta precisión durante el corte de los lados del cartón. Adicionalmente, la orientación del ranurador se ajusta a traves de un engranaje planetario. El sistema de control integrado con pantalla táctil y PLC del ranurador puede ser ajustado en 360 grados, de manera eléctrica o mecánica. Además, su pantalla digital de 10.4 pulgadas funciona como panel de control para ajustar y configurar las funciones de alimentación, impresión, ranurado y corte.

5. Apilador automático

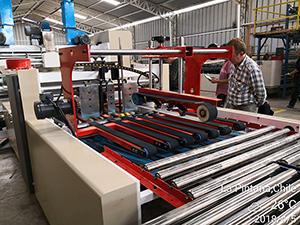

El brazo de conexión puede ser operado de manera manual o automática y la tensión de la banda de transferencia se ajusta de manera individual a dicho brazo, sin restricción de longitud. La banda de transporte se encuentra controlada a través de una cadena de alta resistencia y un motor con freno, cuya altura es de hasta 1600mm. Dicha banda se encarga de ajustar de manera automática su posición de acuerdo con la altura del cartón apilado. Entre tanto, la placa con sistema hidráulico, se desplegara y cargara las láminas de cartón, cuando se llegue a la altura predeterminada. Por otra parte, las bandas planas evitan que las láminas de cartón se deslicen hacia abajo. El sistema de guía ubicado en los lados del apilador se ajusta de manera manual.

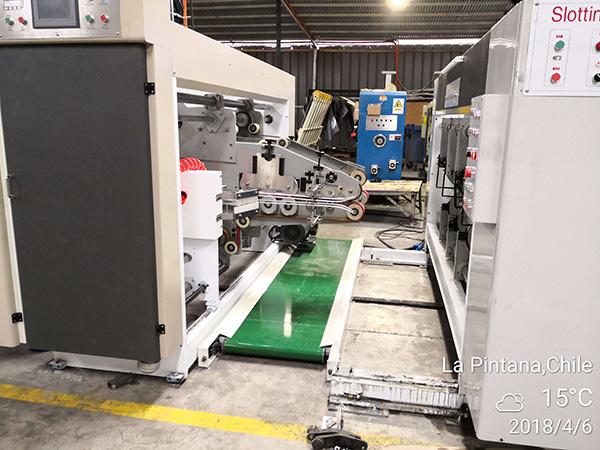

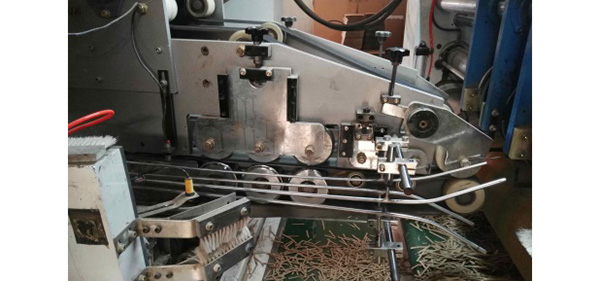

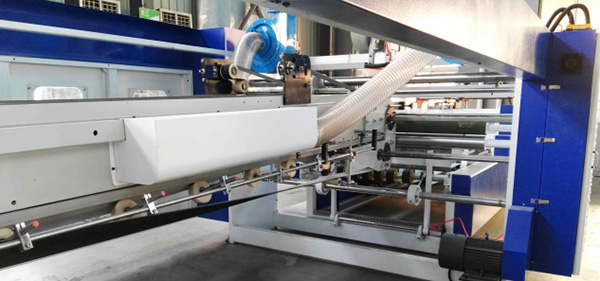

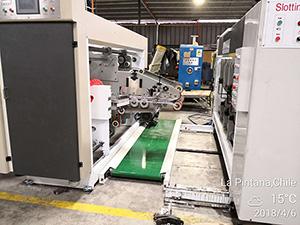

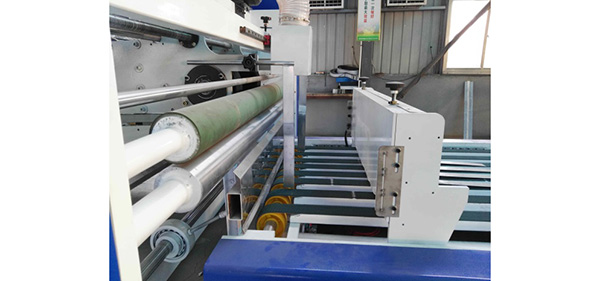

6. Sistema de plegado y encolado en línea
Este sistema incluye una unidad de apilado y cuadratura, un cabezal de encolado controlado de manera digital y una banda de alta velocidad con ajuste micrométrico. Además, la longitud de alimentación y la extracción de las bandas, también puede ser ajustable.
Un adhesivo fácil de limpiar es utilizado con el fin de ofrecer un encolado uniforme. Por otra parte, durante el encendido de la máquina, el rodillo es sincronizado con la unidad principal, con el fin de prevenir que el adhesivo se seque rápidamente. Los brazos para plegado son ajustados de manera eléctrica, mientras que su posición se ajusta de manera digital. Por ultimo, el rodillo de nylon ajustable ofrece una larga vida útil, mientras que las bandas de alimentación cuentan con resortes, los cuales ayudan a reducir los golpes o movimientos fuertes y de esta forma evitan la presión excesiva sobre el papel.

MAY KWA es un fabricante y proveedor profesional de máquina impresora y ranuradora flexográfica, máquina encoladora y plegadora en China. También ofrecemos máquinas para fabricar caja de cartón, máquina troqueladora y plegadora, máquina laminadora de papel, máquina para pegar ventanas para cajas de cartón, etc.
