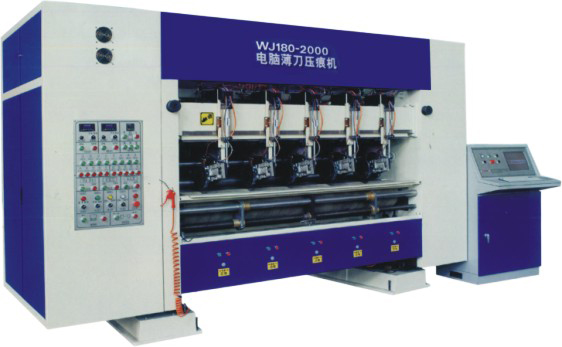

Cortadora y marcadora computarizada CN

Características:
  • El servomotor síncrono controla la cortadora y la unidad de marcado para efectuar un corte preciso, y es capaz de reiniciarse automáticamente. La cortadora puede almacenar hasta 999 instrucciones y realizar el cambio automático o manual en 3 - 8 segundos sin detener la máquina.
  • Cuenta con el sistema de control Schneider M258PLC y el sistema bus CANopen para la gestión de instrucciones, y está equipada con una interfaz de señal de sincronización de velocidad con el secador.
  • La interfaz hombre-computadora viene con una pantalla táctil a color de 10,4 pulgadas con 999 instrucciones, que permite el cambio automático o manual y produce una alarma en caso de fallos.
  • El marcador de corte CNC realiza tres tipos de marcado: cóncavo-convexo (de tres capas), cóncavo-convexo (de cinco capas) y convexo-plano, los cuales se pueden cambiar mediante el sistema eléctrico. El marcado se controla a través de la computadora para garantizar un marcado preciso.
  • La cuchilla delgada de aleación de acero de tungsteno es afilada y lo suficientemente duradera como para cortar más de ocho millones de metros de cartón.
  • La máquina lleva a cabo el rectificado manual y automático computarizado. El afilado regular de la cuchilla mientras corta el cartón aumenta la eficiencia de corte.
  • La correa sincrónica importada para el transporte de cartón presenta una mayor precisión, mayor vida útil y produce poco ruido.
Especificaciones técnicas:
  • Anchura máxima de trabajo: 2500mm
  • Dirección operacional: izquierda o derecha (depende del taller del cliente)
  • Velocidad máxima: 200m/min
  • Ancho de corte mínimo del papel: 135mm; ancho de corte máximo del papel: 1850mm
  • Indentación mínima: 0mm
  • Precisión de posicionamiento del rodillo de corte y marcado: ±0.5mm
Especificaciones del motor y otros dispositivos eléctricos:
  • Servomotor de corte y marcado: 0.4KW
  • Motor de accionamiento del rodillo de corte: 5.5KW
  • Motor de accionamiento del rodillo lineal: 5.5K
Piezas importadas, materias primas y lugar de producción:
Nombre Marca/Lugar de producción Modelo
Motor principal de frecuencia variable Hengshui Electrical Machinery Company
Rodamiento Harbin
Rodamientos montados Zhejiang Wuhuan Group
Relé Schneider de Francia
Interruptor de proximidad, interruptor optoelectrónico Japón omron
Controlador programable Schneider de Francia Sistema CANopen bus
Electroválvula AIRTAC
Interfaz hombre-computadora Schneider de Francia
Control de la cortadora Schneider de Francia Servomotor síncrono
Control de la cortadora Schneider de Francia Servomotor síncrono
Control de cambio del marcador Schneider de Francia Servomotor síncrono
Control de drenaje Schneider de Francia Servomotor síncrono
Motor de desplazamiento izquierda-derecha Shandong Jinbuhuan Speed Producer Co.,Ltd.
