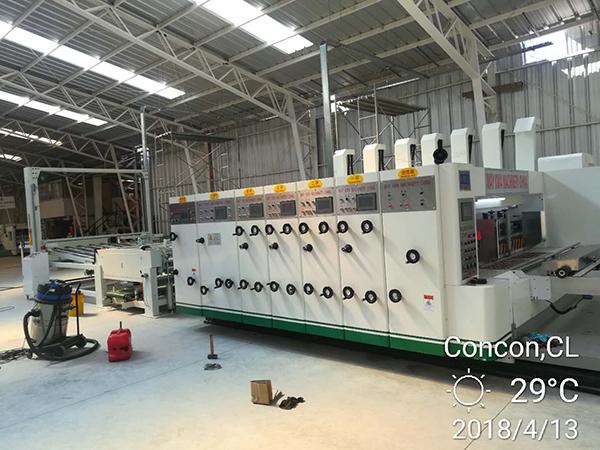

B: Unidad de impresión

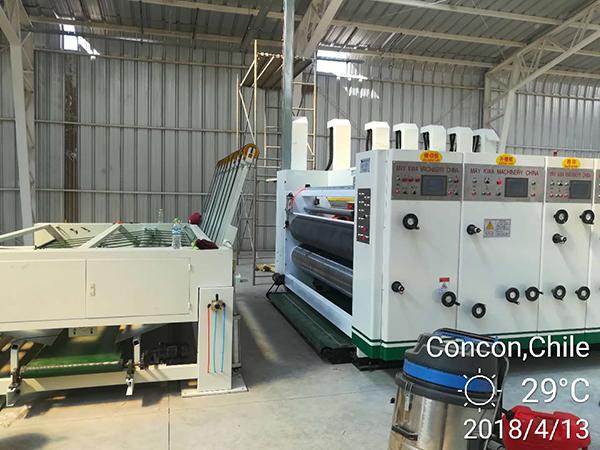

1: Rodillo de impresión
1) El diámetro externo del rodillo de impresión es de 275.6mm y el diámetro de la placa externa es de 290mm. Los diversos modelos se diseñan con diferentes tamaños.
2) El rodillo de impresión se fabrica con un tubo de acero sin soldadura de gran espesor y calidad superior. Además su superficie se trata mediante desbastado y cromado.
3) Cuenta con la función de corrección de equilibrio para una operación estable.
4) El cierre en un solo lado permite la colocación exacta de la plancha de impresión, de forma cómoda y rápida.
5) Esta impresora ranuradora es adecuada para placas en tiras de 10 mm.
6) Cuando se monta o desmonta la placa de impresión, el funcionamiento tanto en sentido horario como antihorario se controlan eléctricamente con el interruptor de pedal.

2: Rodillo de prensado
1) El diámetro externo del rodillo de prensado es de 174mm. Los diversos modelos se diseñan con diferentes tamaños.
2) La superficie del tubo de acero grueso se somete a desbastado y cromado.
3) La función de corrección de equilibrio posibilita la operación estable de la impresora.
4) El calibre del rodillo de prensado se ajusta a través de un sistema de autobloqueo con un rango de cero a 11 mm.

3: Rodillo anillox
Existen tres rodillos anillox para diferentes colores, los cuales se diseñan con 200, 220 y 240 alambres.
1) El rodillo anilox de la impresora ranuradora tiene un diámetro de 164.3mm.
2) La superficie del tubo de acero de gran espesor sin costuras se procesa por medio de desbastado y cromado.
3) Los puntos de la rejilla permiten un entintado uniforme y consistente, lo que prolonga la vida útil de ambas planchas de impresión y del rodillo de goma.
4) La diferencia de velocidad entre el rodillo de goma y el rodillo anillox al girar, confiere al rodillo de caucho la función de eliminación de tinta.
5) El sistema de alimentación de papel está configurado con un dispositivo de elevación automática de tipo neumático. Durante el proceso de impresión, el rodillo anillox desciende hasta tocar la plancha de impresión, y cuando el proceso de impresión ha terminado, el rodillo se levanta y separa de la placa de impresión.
El rodillo anillox se fabrica en la ciudad de Wuxi, provincia de Jiangsu.

4: Rodillo de goma del sistema de distribución de tinta
1) El diámetro externo del rodillo de goma alcanza los 168.3 mm. Es necesario destacar que los diversos modelos de rodillo poseen diferentes diámetros.
2) El tubo de acero sin costura de alta calidad está recubierto de goma duradera, resistente a la corrosión y al desgaste.
3) El rodillo de goma se somete a un amolado especial que le proporciona un excelente efecto de transferencia de tinta.
4) El calibre del rodillo se ajusta a través de un sistema de autobloqueo con un rango de cero a 3 mm.

5: Unidad de ajuste de la impresora ranuradora
1) Tiene una estructura de engranajes planetarios
2) La unidad de visualización de pantalla digital hace que la operación sea conveniente, intuitiva y precisa.
3) La impresora está controlada por un PLC con pantalla táctil y se puede ajustar digitalmente a 360 grados, ya sea cuando está operando o no. La precisión de ajuste de la unidad es de hasta 0.35mm.
4) El rodillo de impresión está diseñado con un convertidor de frecuencia que ajusta la unidad, proporcionando un ajuste rápido, automático y preciso de la placa.
5) Todas las unidades de la impresora ranuradora y el sistema de alimentación de papel retornan automáticamente a la posición cero con una precisión de hasta 0.5 mm. En este momento, la unidad se puede ajustar más o menos y de forma automática. Después de un intento de impresión, se puede llevar a cabo el ajuste preciso para reducir el desperdicio de material.

6: Sistema de reciclaje de tinta de la impresora ranuradora
1) Utiliza una bomba de diafragma neumática para efectuar el suministro estable de tinta, la cual es fácil de operar y mantener.
2) La bomba neumática no bombea la tinta hasta que el rodillo de caucho y el rodillo anillox se recojan.
3) Emplea una malla filtrante para eliminar las impurezas de la tinta.

7: Dispositivo fijo de la unidad de impresión
1) Cuando la unidad se separa o ajusta, el mecanismo de frenado neumático limita la rotación del engranaje y mantiene el punto fijo original del engranaje.

8: Mecanismo de ajuste axial
1) La orientación axial utiliza un mecanismo de ajuste eléctrico con un rango de control de -10mm a + 10 mm.
2) La pantalla digital indica la posición y permite un manejo cómodo, intuitivo y exacto.

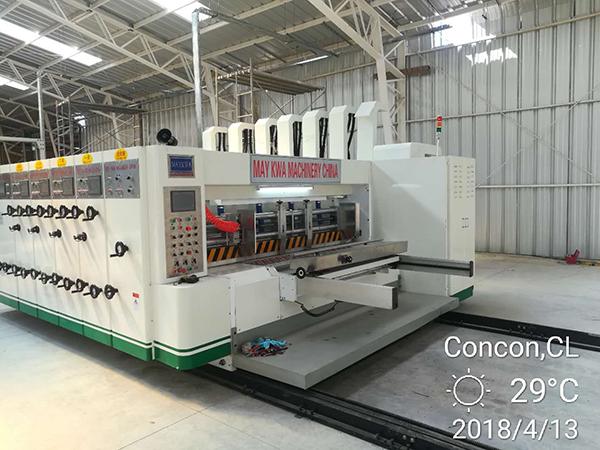

C: Unidad de ranurado de la impresora
1) El cartón no se rompe después del corrugado.
2) El marcado intermitente se ajusta de forma manual.
3) El calibre de la rueda de acanalado se ajusta manualmente con el cuadrante para mostrar los datos de regulación.
4) La cuchilla de ranurado tiene 7.0mm de ancho. Está hecha con aleación de acero y adquiere  forma de engranaje después del tratamiento térmico. Las cuchillas dobles de recorte proporcionan una alta nitidez y una alta precisión.
5) El calibre de la rueda de ranurado se ajusta de forma manual con el cuadrante para mostrar los datos de regulación.
6) El mecanismo de ajuste de la unidad de ranurado se diseña con una estructura de engranajes planetarios.
7) La unidad está controlada por el PLC y se ajusta digital y eléctricamente a 360 grados.
8) El movimiento de las ruedas superior e inferior está acoplado, de modo que las dos cuchillas permanecen alineadas durante el movimiento.

D: Troqueladora de la impresora ranuradora
1.Operación
1) Mientras no operan, el rodillo de troquelado y el rodillo de goma se separan automáticamente a través de un dispositivo excéntrico de cilindro neumático para extender la vida útil de la goma y de la troqueladora.
2) Posee una estructura de engranajes planetarios.
3) La unidad de ranurado está controlada por el PLC y se ajusta digital y eléctricamente a 360 grados.
4) El ajuste eléctrico y digital, permiten el movimiento transversal con una distancia de ajuste de aproximadamente 10 mm.
5) La impresora ranuradora está equipada con un dispositivo de corrección de caucho, que permite que la posición del rodillo de goma se pueda corregir para su uso repetido.
6) Cuenta con una correa para el transporte.

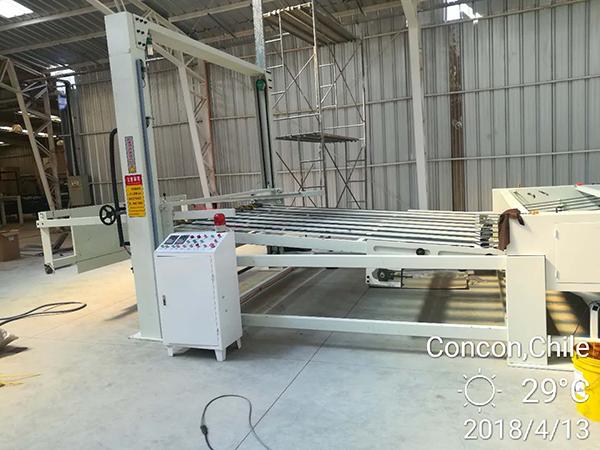

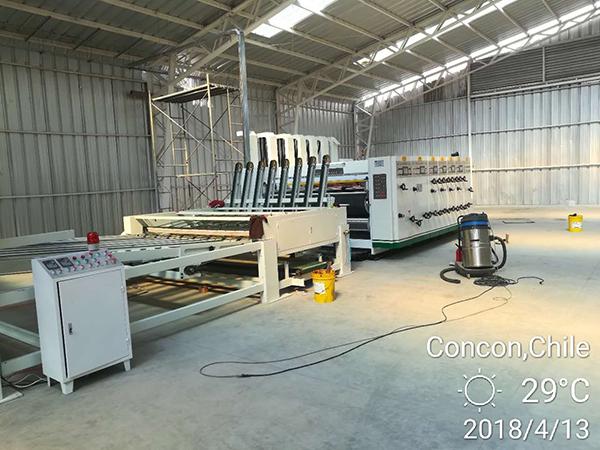

E: Apilador de la impresora ranuradora
1) Los brazos de conexión se operan manual o automáticamente.
2) La velocidad de conexión es la misma que la de la alimentación. Se puede ajustar de modo diferente a la velocidad de alimentación.
3) La altura de apilamiento alcanza los 1700mm.
4) La elevación y descenso de la bancada de transporte se controla con una cadena resistente.
5) La plataforma de recepción de papel se instala con un dispositivo anticaída para mayor seguridad del operador.
6) Una placa de control neumático aparece para sostener el papel que ingresa, cuando las pilas alcanzan la altura preestablecida.
7) Las cintas con pliegue previenen la caída del cartón.
8) La tensión de las correas de conexión se puede ajustar de forma independiente, sin restricción de longitud.
