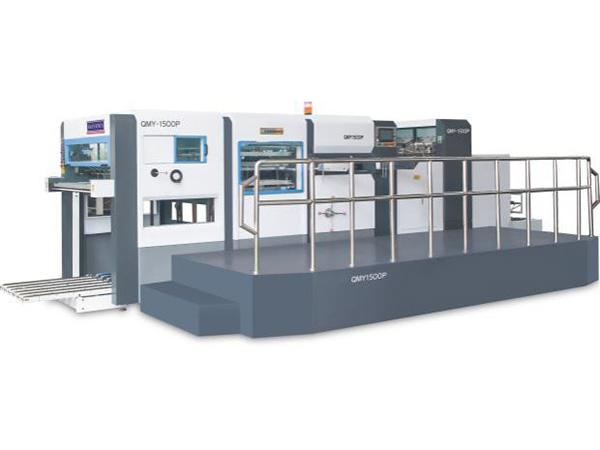

Máquina troqueladora y plegadora para cartón corrugado automática
Características:
La máquina troqueladora y plegadora para cartón corrugado automática tiene la estructura de alimentación frontal más avanzada de China, que realiza la succión y el transporte del cartón y que reduce y previene cualquier daño a la superficie de la hoja impresa.
Esta máquina cuenta con la combinación perfecta de servomotor y un sistema de control de movimiento que favorece el correcto funcionamiento de la misma.
Está equipada con una unidad de limpieza que saca los desperdicios de los vértices de los hoyos del medio de la hoja de corte de troquelado. Esta parte del equipo es opcional.
El motor eléctrico tiene componentes importados, estables y confiables.
El sistema de ajuste de velocidad de frecuencia variable, puede mantener la velocidad constante.
| Modelo | QMY-1200P | QMY-1300P | QMY-1500P |
| Tamaño de papel máx.(mm) | 1200*780 | 1300*960 | 1500*1100 |
| Tamaño de papel mín.(mm) | 350*350 | 400*400 | 500*400 |
| Tamaño troquel máx.(mm) | 1180*760 | 1280*940 | 1480*1080 |
| Velocidad máxima (h/h) | 5000 | 4600 | 4000 |
| Presión trabajo máx. | 300T | 300T | 300T |
| Peso cartón (gsm) | 250-800 | 250-800 | 250-800 |
| Grosor cartón corrugado (mm) | 7 | 7 | 7 |
| Precisión troquelado (mm) | ±0.5 | ±0.5 | ±0.5 |
| Potencia total(kw) | 32.5kw | 32.5 | 36.5 |
| Peso total(kg) | 18000 | 19000 | 21000 |
| Dimensiones(m) | 8.6*4*2.3 | 9.1*4.25*2.35 | 9.6*4.7*2.4 |
| |
|
|
+Carga frontal

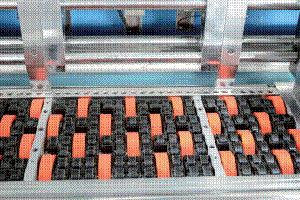

Cuenta con una tecnología patentada de alimentación frontal, que reduce daños a la superficie del cartón impreso.
El dispositivo de recolección es opcional, y se puede agregar a la troqueladora. Puede remover los desperdicios de los 3 vértices y hoyos que se encuentran en la parte media de la hoja, luego del troquelado.

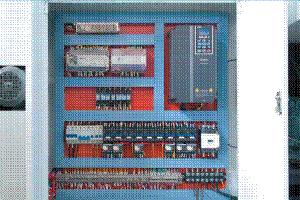

La parte eléctrica tiene un sistema de control programable PLC. Realiza la alimentación del papel, transporte y troquelado, todo bajo el monitoreo y control automáticos. Cuenta también con una perilla de seguridad, que puede oprimirse automáticamente, en caso de emergencia.

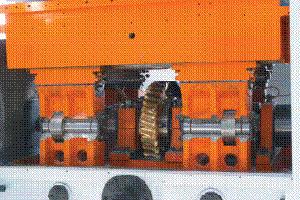

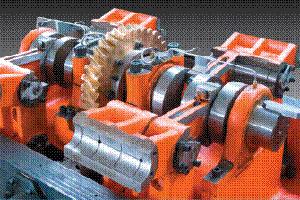

El sistema de conducción principal cuenta con una rueda helicoidal, set de piñones sinfín y una estructura de cigüeñal, que aseguran que la máquina sea precisa y estable. La rueda helicoidal es de aleación de cobre especial. Los piñones sinfín y el cigüeñal son de acero cromado, que aseguran una larga vida útil, y mayor fortaleza.

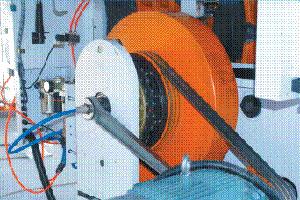

La máquina cuenta con gran torque y un embrague neumático de gran respuesta. Tiene una acción precisa al comenzar con el funcionamiento, en las paradas de emergencia, en la conducción eléctrica y durante el avance. No es necesario el mantenimiento diario del embrague.

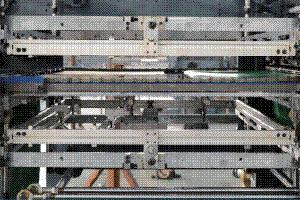

La unidad para troquelado fue diseñada para el cartón corrugado. La posición central y la placa rotativa, hacen que la misma rote y se ajuste según sea necesario. Esta máquina cuenta con posición de cierre, en forma rápida y estable.
