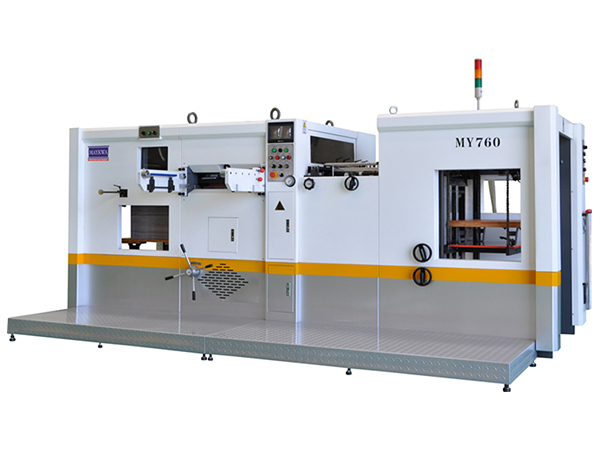

Máquina troqueladora y plegadora automática MY-760
La máquina troqueladora y plegadora automática MY-760, se utiliza para troquelar, plegar y prensar en frío impresiones a color y embalajes tales como, cajas de papel, cartón, logos, etiquetas, etc.
Esta máquina es líder en el mercado interno y también en el mercado internacional. Es un producto de alta tecnología, cuya velocidad de troquelado es 1.000 veces superior a la de cualquier máquina líder de producción local.
La máquina MY-760 controla automáticamente la alimentación del papel, el troquelado y la salida del papel. También está equipada con un alimentador de papel continuo y un artefacto para entrega del papel, por lo que la producción es continua.
La máquina troqueladora y plegadora tiene un sistema de transmisión de engranaje y tornillo sin fin, permitiendo que la máquina funcione a alta velocidad. Tiene un gran torque, larga vida útil y no es ruidosa.
El mecanismo intermitente CAM de gran precisión, puede alinearse con la troqueladora para producir productos troquelados de gran precisión.
Cuenta con un controlador programable de Panasonic, convertidor de frecuencia de Fuji, pantalla y dispositivo de control e inspección de marcas mundialmente famosas y tres unidades de comunicación PLC. El control operativo de la máquina está cubierto en todas sus dimensiones, control de seguridad, calidad, etc. Es sumamente eficiente, y la operación y el control son simples.
La presión del cepillo y la alineación del papel se ajustan eléctricamente.
| Tamaño máximo hoja | 760*520mm |
| Tamaño mínimo hoja | 250*300mm |
| Tamaño máximo troquelado | 750*500mm |
| Precisión troquelado | ±0.1mm |
| Margen de agarre | 2.3-10mm |
| Altura máx. pila de alimentación | 1280mm |
| Altura máxima pila de salida | 1100mm |
| Presión máx. corte de troquelado | 200tons |
| Grosor de hoja | 80g/㎡ para cartón corrugado E |
| Velocidad máxima | 10.000s/h |
| Dimensiones | L3610*A2400*A1550mm |
| Potencia total de motores | 15KW |
| Peso bruto | 10.000KGS |

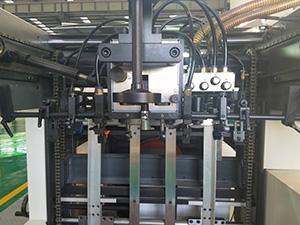

1.Mecanismo de alimentación del papel

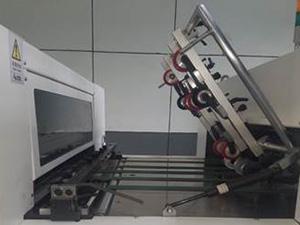

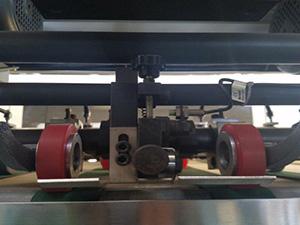

(1)Las cintas transportadoras y la rueda de lana, aseguran que las hojas sean transportadas en forma suave y precisa hacia el frente y los laterales de la unidad;
(2)La rueda a presión, asegura el transporte seguro de las hojas cuando la máquina se encuentra a alta velocidad;
(3)2 mesas de alimentación por máquina;
(4) Un alimentador de alta velocidad asegura una alimentación del papel rápida y estable, de 0-12000h/h;
(5) Succionadora de gran poder, 4 succionadoras para recoger y 4 succionadoras para alimentar, el ángulo de succión se ajusta de acuerdo a la curva del papel;
(6) Unidad independiente de precarga, que mantiene a la pila que está trabajando en forma independiente;
(7) Sopladores laterales;
(9) Inspección de doble hoja, interrupción de tiempo de retardo para permitir la extracción del papel de la cinta transportadora;
(10) Detector de posición del papel frontal y lateral;
(11) Control de programa de inicio con bomba de aire, que asegura que cada papel alcance el tope frontal con precisión,
(12) Al encender la máquina, el tiempo de lista para funcionar es realmente escaso.
(13) Los pallets de alimentación principales y auxiliares pueden cambiarse automáticamente, con alimentación constante;

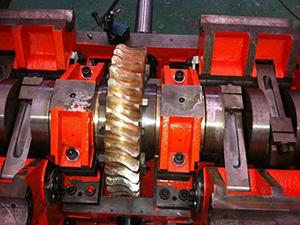

(1) La rueda helicoidal, el tornillo sin fin y el cigüeñal, pueden personalizarse;

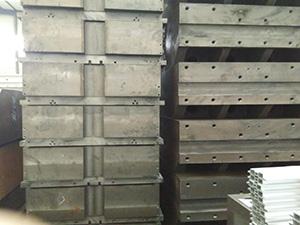

(3) La base de la máquina, las placas de la pared, las mesas superior e inferior, son de resina QT60;
(5) Sensor fotoeléctrico que monitorea la posición del marco, mecanismo de cierre neumático;

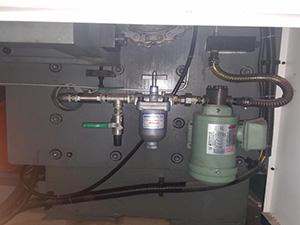

(6) Base motor refrigeración de aceite y sistema de lubricación.
(8) La junta neumática está fabricada por Japan SMC;
(9) Barras de sujeción de aleación de aluminio anódica y estructuras de posicionamiento precisas;
(10) Barra de sujeción importada de gran resistencia;
(11) Las agarraderas se ajustan para asegurar un buen agarre del papel

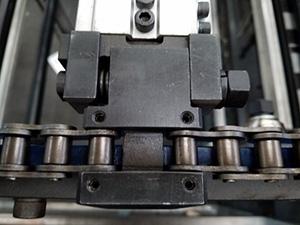

(12) Guía de la cadena de nylon importada, de gran resistencia;
(13) Marco ajustable;

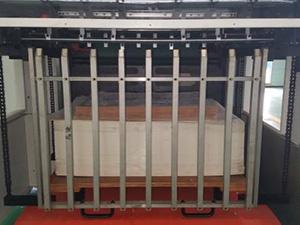

3. Unidad de entrega
(1) Motor de corriente alterna controlado, con freno que permite juntar y alinear el papel.
(2) Sistema eléctrico que permite que la pila de papel salga automáticamente, si está ubicada en la posición incorrecta, suena una alarma;
(3) Cepillo auto cortante con presión ajustable, se ajusta con facilidad.
(4) Sensor fotoeléctrico para evitar que el pallet de entrega esté demasiado alto y se enrolle el papel;

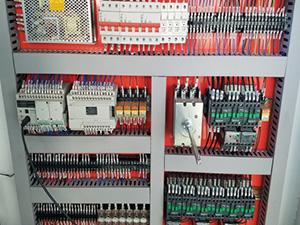

4.Sistema electrónico
(1) Elementos de Panasonic para asegurar el correcto funcionamiento del sistema eléctrico;
(2) Interfaz máquina-hombre de 7 pulgadas;
(3) Conversor de frecuencia Fuji ;
(4) Motor principal de Siemens
(5) Sensor fotoeléctrico de Omron y elementos ejecutivos de Schneider;
Existen más de 30 puntos de detección monitoreados por PLC: limitador del pallet de alimentación principal superior e inferior, límite superior de la pila de alimentación del papel, etc.
